ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ

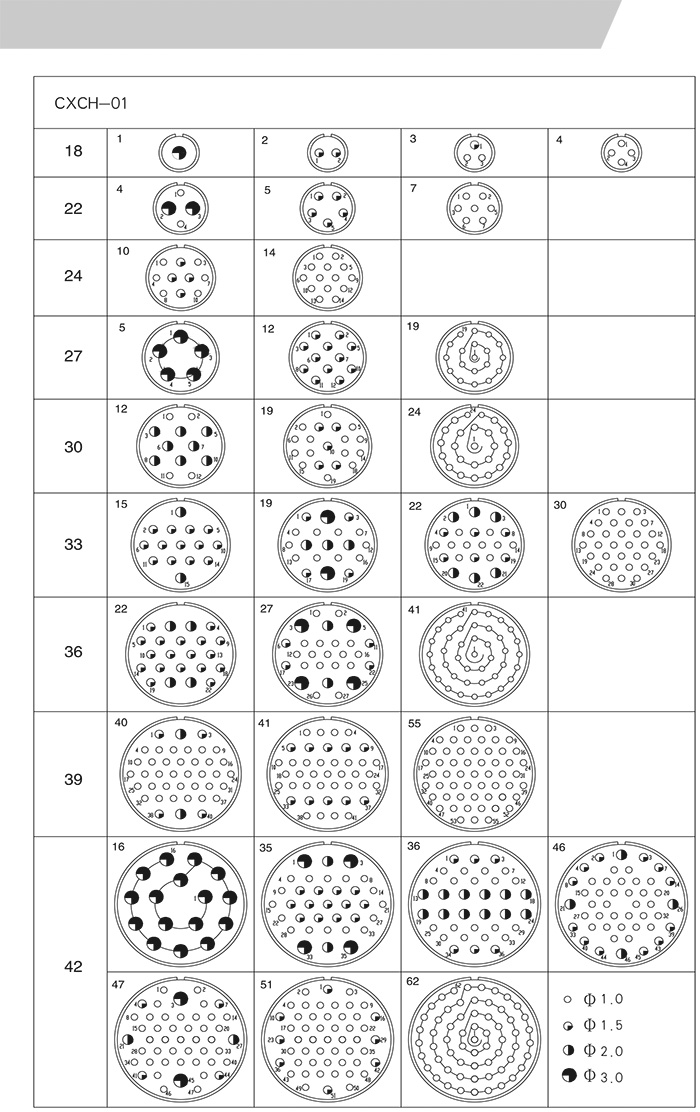

CXCH - 0 1 ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ
* Корпус CXCH-01 толще, чем CXCH, что обеспечивает высокую механическую прочность
* Форма соединения вилки и розетки - сварная
* Специально разработана для суровых условий
* Основные технические характеристики соответствуют GJB2889
Основные технические характеристики:
1.【Физические характеристики】
—— Корпус ： Высокопрочный алюминиевый сплав
Защитное покрытие ： Пассивация Army Green ， Химическое никелирование
Неэкранирующее покрытие ： Черная положительная поляризация
—— Изолятор ： Термопластичные материалы
—— Уплотнительный круг ： Силиконовая резина
—— Контактор ： Медный сплав с золотым или серебряным покрытием
—— Синусоидальная вибрация ： 10-2000 Гц, 20 г
—— Постоянное ускорение ： 100 г
—— Ударное ускорение: 100 г ——
Срок службы ： Вилка 1000 раз
2.【Характеристики окружающей среды】
——Рабочая температура: -55～200℃
——Относительная влажность: 95%，40℃
——Высота: 30000 м
——Защита от соляного тумана:
химическое никелирование 96 ч, пассивация нержавеющей стали 1000 ч
——Защита от влажности, соляного тумана, плесени, дождя, пыли
3.【Электрические характеристики】
——Сопротивление контакта и номинальный ток
| Характеристики контактов (мм) | Контактное сопротивление (мОм) | Номинальный ток (А) | Внутренний диаметр сварочного ствола (мм) |
| φ1.0 | ≤5 | 5 | Ф1.4 |
| φ1.5 | ≤2.5 | 10 | Ф2.0 |
| φ2.0 | ≤1,25 | 20 | Ф2.5 |
| Ф3.0 | ≤0,75 | 40 | Ф3.0 |
——сопротивление напряжению, номинальное напряжение
| Операционная среда | Номинальное напряжение В | сопротивление напряжения В | Сопротивление изоляции МОм |
| Комнатная температура | 500 | ≥1500 | ≥5000 |
| влажность и жара | 500 | ≥1125 | ≥100 |
