ВОЛОКОННО-ОПТИЧЕСКИЙ ГИРОМЕТР
KT-F98 ВОЛОКОННО-ОПТИЧЕСКИЙ ГИРОМЕТР
Гироскоп серии KTFG-98
Этот продукт представляет собой инерциальный датчик угловой скорости, основанный на оптическом эффекте Саньяка для измерения угловой скорости вращения носителя вдоль чувствительной оси. Цифровая схема обнаружения с обратной связью используется для извлечения оптической разности хода света по часовой стрелке, вызванной внешней физической угловой скоростью, а сигнал напряжения оптического пути сигнала модулируется и демодулируется, а обратная связь и управление с обратной связью реализуются для достижения цели обнаружения сигнала угловой скорости в реальном времени.
Функция: Этот продукт состоит из двух частей: оптического чувствительного блока угловой скорости и обнаружения сигнала, предоставляющего информацию об одноосном приращении угла и информацию о внутренней температуре.
Область применения: Продукция в основном подходит для фотоэлектрического крана / крана / летающей платформы / инерциальной навигации / инерциальной измерительной системы / оптического / фотографического прибора / устройства стабилизации платформы / инерциального измерительного прибора и других приложений.

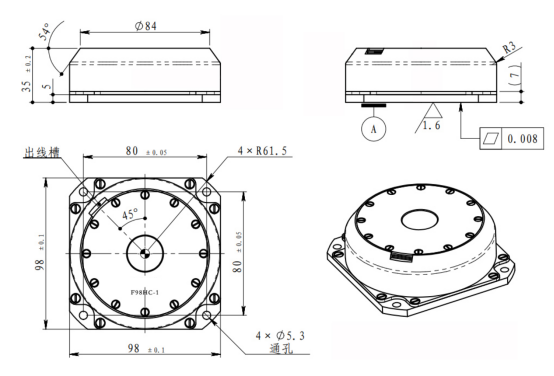

Размер установки
и эксплуатационные параметры
| Серийный номер | Тестовый элемент | ЧАС | Л | Замечание |
| 1 | Размеры (мм) | 98×98×35 | 98×98×35 | |
| 2 | время начала (с) | ≤5 | ≤5 | |
| 3 | Дрейф смещения (°) / ч (10 с плавный, фиксированная температура) | ≤0,015 | ≤0,03 | |
| 4 | Дрейф смещения (°) / ч (10 с плавный) -45~ + 70 | ≤0,03 | ≤0,06 | |
| 5 | Повторяемость смещения (°)/ч | ≤0,005 | ≤0,01 | |
| 6 | Коэффициент случайного блуждания ( o ) /h 1/2 | ≤0,001 | ≤0,002 | |
| 7 | Нелинейность масштабного коэффициента (ppm) | ≤10 | ≤20 | |
| 8 | Повторяемость масштабного коэффициента (ppm) | ≤10 | ≤20 | |
| 9 | Рабочая температура ℃ | -40～+70 | -40～+70 | |
| 10 | Температура хранения (℃) | -45～+80 | -45～+80 | |
| 11 | Динамический диапазон (°)/с | ±300 | ±300 | |
| 12 | Напряжение питания (В) | ±5 | ±5 | |
| 13 | Потребляемая мощность в устойчивом состоянии (полная температура) (Вт) | <3 | <3 | |
| 14 | вес (г) | <550 | <550 |
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Технические характеристики могут быть изменены без предварительного уведомления. kaituo оставляет за собой право вносить изменения в любой продукт или технологию, представленные здесь, для улучшения надежности, функциональности или дизайна.
