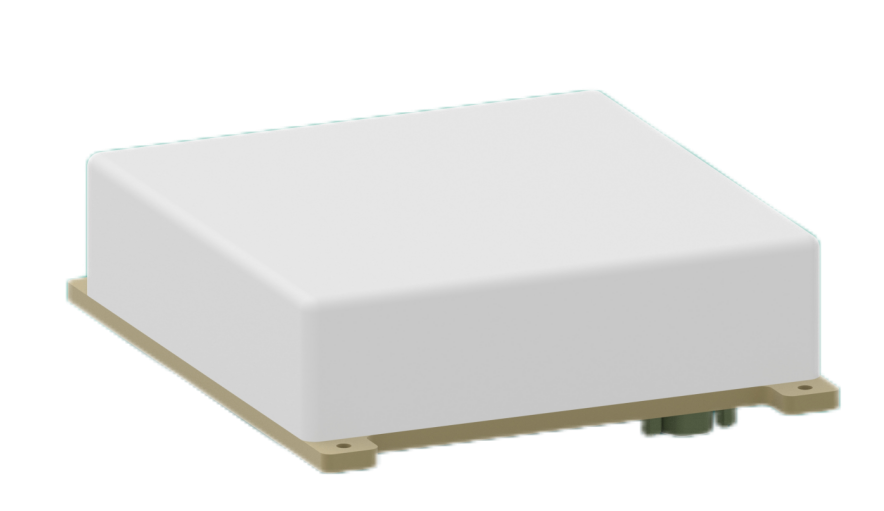

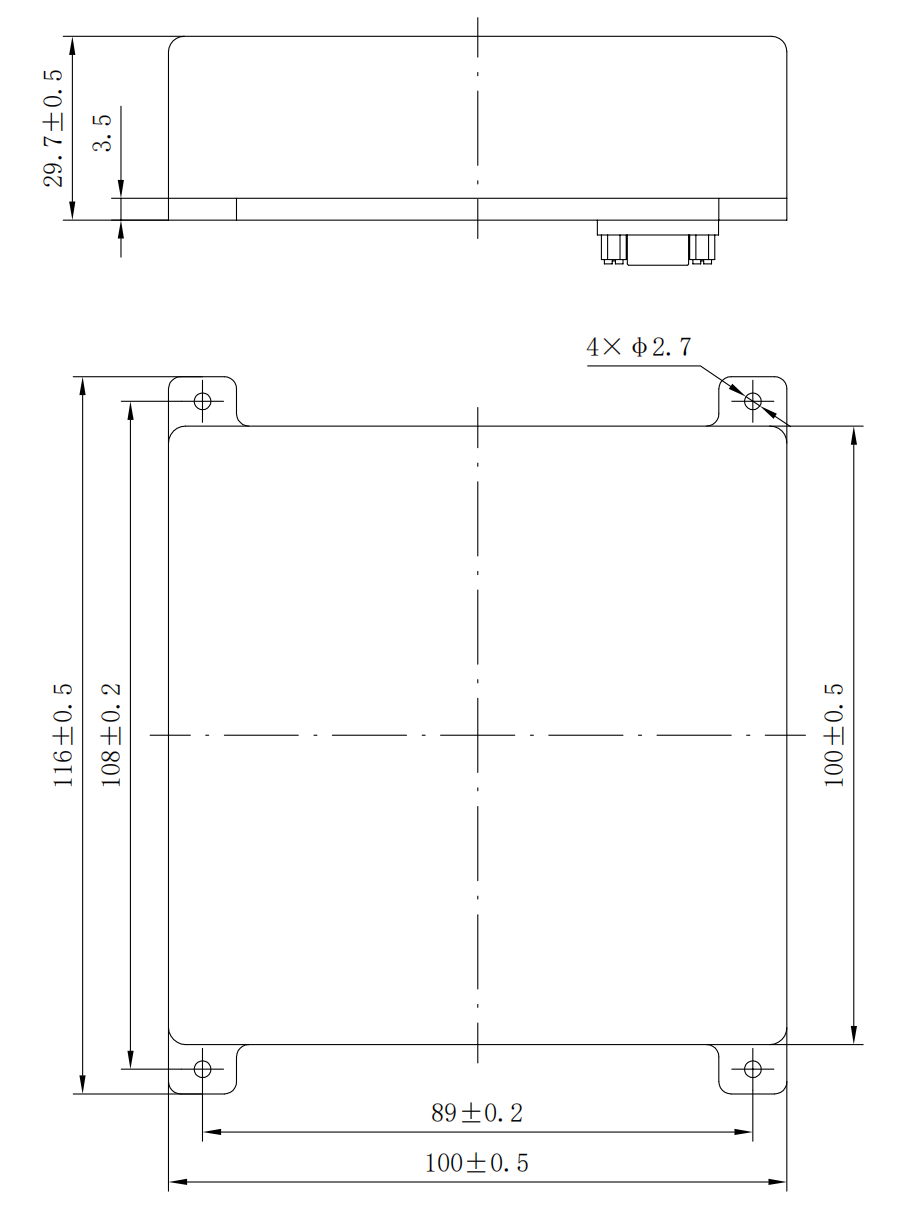

Помехоустойчивый приемник GNSS KT-100FA (2024)
Интегрированная антипомеховая антенна KT-100FA со спутниковым приемником может одновременно принимать GPS-L1+BDS-B1, возможно, BDS-B1+ГЛОНАСС-L1Сигнал спутниковой навигации может реализовать единую систему и совместную навигационную систему; может реализовать GPS-L1+BDS-B1, возможно, BDS-B1Функция подавления помех сигнала + ГЛОНАСС. Антипомеховая антенна объединяет антипомеховую микросхему RF, фильтр средней частоты, четырехканальный АЦП, антипомеховую микросхему цифровой обработки, ЦАП, смеситель преобразования с повышением частоты, преобразователь радиочастоты, переключатель выбора RF и переключатель, MCU и другие компоненты, поддерживающие функцию подавления помех GPS-L1+BDS-B1, возможно, BDS-B1+ГЛОНАСС-L1 с четырьмя элементами решетки в частотной точке, широкополосную функцию подавления помех.
Основные функции помехозащищенной антенны следующие:
A) Спутниковый сигнал BDS-B1, GPS-L1 и ГЛОНАСС-L1;
B) Может быть подавлено до трех входящих сигналов GPS-L1: 1+BDS-B1, возможно, BDS-B1+ГЛОНАСС-L1. Гармония полосы частот, качание частоты, импульс, белый шум, частотная модуляция, амплитудная модуляция, фазовая модуляция и другие широкополосные, узкополосные и другие типы помех;
C) Может принимать внешние входные команды управления с управляемой прямой функцией;
D) Функция прямого доступа к питанию;
Таблица 1: Определение штырьков антенны для защиты от помех
номер заказа | имя | описание |
1 | VCCIN | Электропитание 18～36 В постоянного тока |
2 | VCCIN | Электропитание 18～36 В постоянного тока |
3 | Земля | Земля |
4 | Земля | Земля |
5 | 422Rx+ | 422Приемник сигнала + |
6 | 422Rx- | 422Приемник сигнала- |
7 | 422-TX+ | 422Сигнал Отправить + |
8 | 422-TX- | 422Отправка сигнала- |
9 | Выход PPS | ТТЛ,+5В |
Технический индекс помехозащищенной антенны
параметр | метрика | замечания |
Рабочая частота точки | BDS B1/GPS L1/ГЛОНАСС L1 | 1561±2МГц1575±2МГц1602+0,5625*К(МГц) |
ущелье линия0 | Вывод навигационной информации, электрический уровень RS422 | соединитель J30J-9zkp |
ущелье line1 | Ввод в эксплуатацию для 232электрического уровня | |
Скорость обновления данных | 1 Гц, 2 Гц, 10 Гц, 20 Гц могут быть сопоставлены | дать молчаливое согласие20Гц |
Последовательная частота орального приема | 115200 | |
представление информации | NMEA0183 | |
поставлять электроэнергию | DC9～36В±10% | |
рассеиваемая мощность | ≤12 Вт | |
масса | ≤300г | |
Встроенный приемник | Высокодинамичный приемник | Подробности см. в таблице2 |
Эффективность защиты от помех | Одиночная помеха: коэффициент сухого письма не менее 105 дБ | |
Двойная интерференция: коэффициент сухого письма не менее 95 дБ | ||
Три помехи: коэффициент сухого письма не менее 85 дБ | ||
Температура хранения | -40℃～+85℃ | |
рабочая температура | -40℃～＋85℃ |
(1) Технические показатели высокодинамичного приемника приведены ниже:
outside2Технические показатели высокодинамичного приемника
параметр | метрика | замечания |
схема работы | B1+L1Двухрежимное позиционирование или фиксированное положение B3I | |
точность позиционирования | Точность горизонтального положения8м(1σ） | PDOP≤3раза |
Точность скорости | Точность горизонтальной скорости0,1м/с | |
Диапазон измерения высоты | ≤20км | |
ускоренная скорость | ≤50г | |
придурок | ≤30г/с | |
скорость полета | ≤2000м/с | |
Скорость обновления данных | Доступно 1 Гц, 2 Гц, 10 Гц, 20 Гц, по умолчанию 20 Гц | |
Точность времени | 20NS (пользователь может настроить с помощью команды1Ширина и задержка импульса PPS.1Выходная частота PPS, выходная частота позиционирования) |
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Технические характеристики могут быть изменены без предварительного уведомления. kaituo оставляет за собой право вносить изменения в любой продукт или технологию, представленные здесь, для улучшения надежности, функциональности или дизайна.
