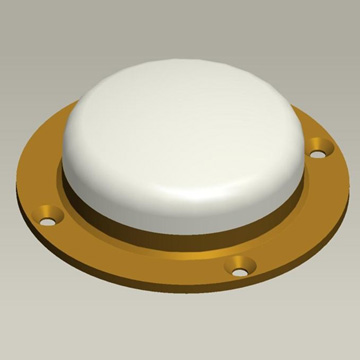

HX-CA7607A ТРЕХСИСТЕМНАЯ СЕМЬЧАСТОТНАЯ ВНЕШНЯЯ КРУГОВАЯ АНТЕННА

АНТЕННА ДЛЯ АВИАЦИИ
КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ
• Поддержка приема сигналов GPS, ГЛОНАСС BeiDou
• Стабильный фазовый центр гарантирует точность
позиционирования в пределах миллиметрового уровня
• Высокая помехозащищенность для
работы в суровых условиях
• Малый форм-фактор с прочной
конструкцией IP67

ХАРАКТЕРИСТИКИ
Принимаемый сигнал
GPS L1, L2
GLONASS L1, L2
BDS B1, B2/B3

Номинальное сопротивление                       50 Ом
Поляризация                             RHCP
Коэффициент осевого усиления                             ≤3 дБ

Усиление в зените (90 ° )
1217–1257 МГц 4 дБи (максимум)
1559–1610 МГц 4 дБи (максимум)

Усиление LNA                           36 дБ (типичное)
Коэффициент шума                             ≤2 дБ
КСВ на выходе/входе                       ≤2,0
Рабочее напряжение                 от +3,3 до + 12 В постоянного
тока Рабочий ток                45 мА (максимум)
Групповая задержка Пульсация                       <5 нс

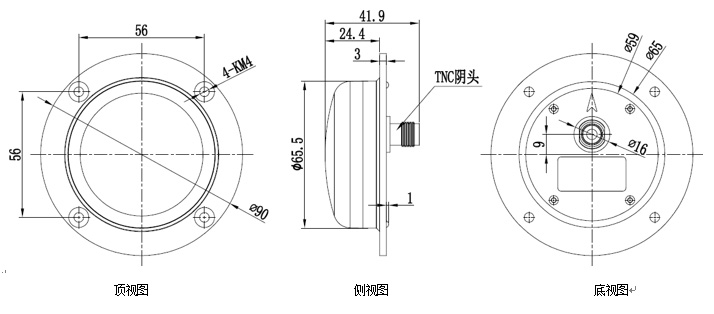

МЕХАНИЧЕСКИЕ
Размеры                        ￠90*27,5 мм
Разъем                           TNC female
Вес                                  ≤150 г
Монтаж                 4 винта M4 УСЛОВИЯ

ОКРУЖАЮЩЕЙ СРЕДЫ
Температура
Эксплуатация                       От -40℃ до +85℃
Хранение                         От -55℃ до +85℃

Влажность                    95% без конденсации
Защита от воды и пыли                     IP67
