CONECTOR ELÉTRICO

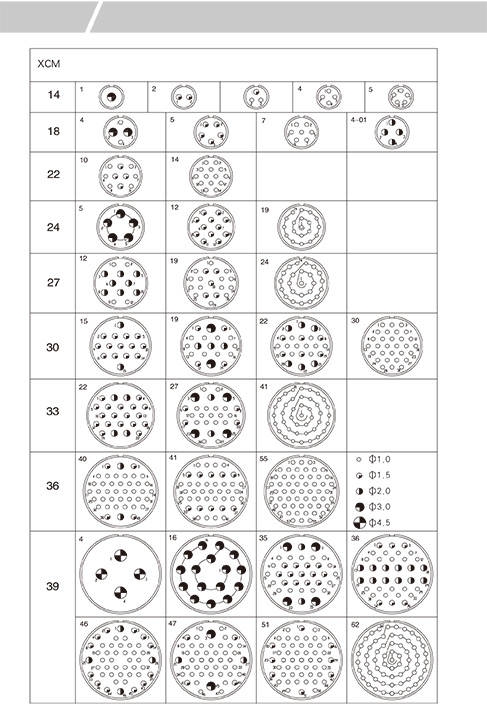

CONECTORES ELÉTRICOS XCM
Características :
*Atende ao padrão GJB2889
*A forma da junta final é soldada
*A tomada é apertada por parafuso
*Uma conexão rápida de fivela
*É amplamente utilizado na conexão de equipamentos elétricos e eletrônicos, como navegação, comunicações de campo, carruagens, energia de transporte público, sistemas de comando de correios e ferrovias.
【Características físicas】
-- Shell: Liga de alumínio de alta resistência, Revestimento químico de níquel
-- Isolador: Materiais termoplásticos
-- Vibração sinusoidal: 20g, 10-2000Hz
-- Aceleração constante: 100g
-- Aceleração de choque: 100g
-- Vida útil: Conecte 1000 vezes
【Características ambientais】
-- Temperatura de operação: -55℃~200℃
-- Umidade relativa: 95%, Temperatura a 40 ± 2℃
-- Anti-umidade, à prova de névoa salina, à prova de mofo, à prova de chuva, à prova de poeira
【Características elétricas】
Resistência de contato e corrente nominal
| Especificações de contato (mm) | Resistência de contato (mΩ) | corrente nominal （A） | Diâmetro interno do copo de soldagem (mm) |
| φ1,0 | 5 | 5 | Φ1,4 |
| φ1,5 | 2,5 | 10 | Φ2,0 |
| Φ2,0 | 1,25 | 20 | Φ2,5 |
| Φ3,0 | 0,75 | 40 | Φ3,0 |
| Φ4,5 | 0,35 | 65 | Φ4,5 |
——Tensão nominal e resistência à tensão, Resistência de isolamento:
| Ambiente operacional | Tensão nominal | resistência de tensão | Resistência de isolamento |
| temperatura ambiente | 500 V | 1500 V | ≥5000MΩ |
| Ambiente úmido e quente | 500 V | 1125V | ≥20Ω |
| Baixa pressão (1kPa) | 150 | 300 | -- |
