CONECTOR ELÉTRICO
CONECTORES ELÉTRICOS YMD
Características :
* Conexão tipo rosca de três cabeças
* A forma da junta final é soldagem
* Plugue, soquete para pinos e furos
* Cinco chaves têm função de inserção cega
* Selado à prova de chuva, resistente à corrosão
* Profundidade de operação: debaixo d'água 55 metros
* Alta corrente
Desempenho técnico principal:
【Características físicas】
-- Shell: Passivação de aço inoxidável, revestimento de níquel químico de cobre,
níquel químico de alumínio
-- Isolador: Materiais termoplásticos
-- Soquete selado: borracha de silicone
-- Contator: Revestimento de ouro de liga de cobre
-- Vibração sinusoidal: 20g, 10-2000Hz
-- Aceleração: 100g
-- Aceleração de choque: 100g
-- Vida útil: Plugue 1000 vezes
【Características ambientais】
-- Temperatura de operação: -55℃~200℃
-- Umidade relativa: 95%, 60℃
-- selado: debaixo d'água 0~55 metros
-- à prova de névoa salina: aço inoxidável 1000h; liga de cobre 500h; liga de alumínio 48h
-- à prova de mofo, à prova de chuva, à prova de poeira
【Características elétricas】

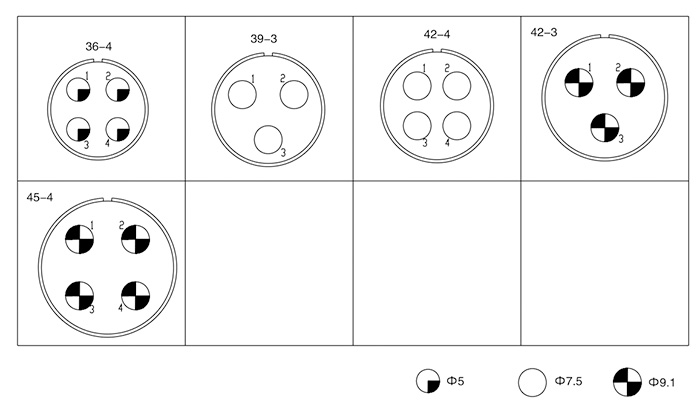

Resistência de contato e corrente nominal
| Especificações de contato (mm) | Resistência de contato (mΩ) | corrente nominal （A） | Diâmetro interno do cilindro de soldagem (mm) |
| Φ5,0 | 0,75 | 75 | Φ6,5 |
| Φ7,5 | 0,60 | 100 | Φ8,0 |
| Φ9.1 | 0,40 | 150 | Φ1,0 |
Tensão nominal e resistência de tensão, Resistência de isolamento
| Condição de operação | Tensão nominal V | resistência de tensão V | Resistência de isolamento MΩ |
| Temperatura ambiente | 500 | 2300 | ≥5000 |
| quente e úmido | 500 | 750 | ≥100 |
| Baixa pressão (1kPa) | 250 | 300 | —— |
| À prova d'água | 500 | 750 | ≥100 |
