ANTENA GNSS COMPACTA DE ALTA PRECISÃO
PARA AVIAÇÃO
PRINCIPAIS CARACTERÍSTICAS
• Suporta recepção de sinais GPS, GLONASS BeiDou
• O centro de fase estável garante a precisão
do posicionamento dentro do nível milimétrico
• Forte capacidade anti-interferência para suportar os
ambientes operacionais adversos
• Pequeno fator de forma com
estrutura reforçada IP67

DESEMPENHO
Sinal recebido
GPS L1, L2
GLONASS L1, L2
BDS B1, B2

Impedância nominal                       50Ω
Polarização                             RHCP
Razão axial                             ≤3dB

Ganho no zênite (90 ° )
1217-1257MHz 3dBi (máximo)
1559-1610MHz 3dBi (máximo)

Ganho LNA                           36dB (típico )
Figura de ruído                             ≤2dB
VSWR de saída/entrada                       ≤2,0
Tensão de operação                 +3 a +18VDC
Corrente de operação                45mA (máximo)

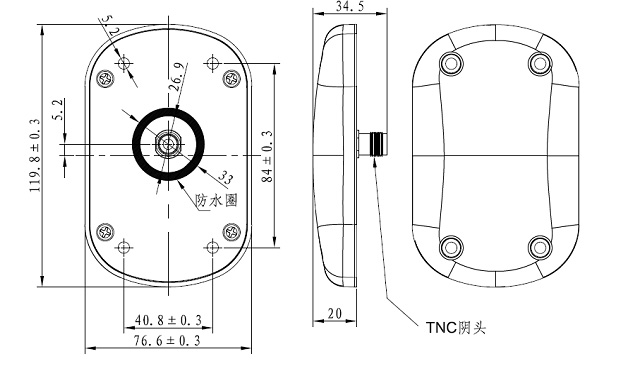

MECÂNICO
Dimensões            119,8 mm * 76,6 mm * 34,5 mm
Conector                           TNC fêmea
Peso                                  ≤ 230 g
Montagem                 Instalação com 4 parafusos M4

AMBIENTAL
Temperatura
Operação                       -40℃ a +85℃
Armazenamento                         -55℃ a +85℃

Umidade                    95% sem condensação
Resistência à água/poeira                     IP67


 未注尺寸公差±0,2 mm
